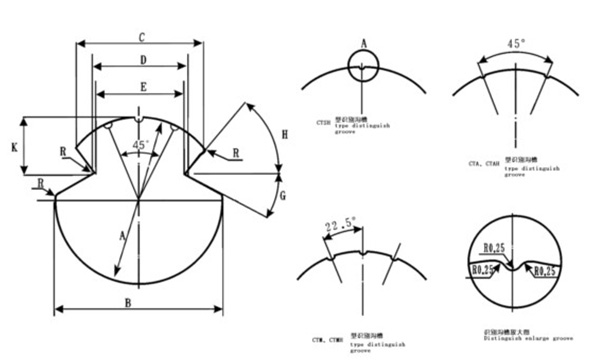

截面形狀及合金識別溝槽配置
A-截面直徑（高度）Section altitude； K-頭部高度 Head altitude；
B-截面寬度Section width； R-圓角半徑 Round half diameter；
C-頭部寬度 Head width； G-下斜角Below angle；
D-（溝）槽底間距 Bi-groove distance； H-上斜角Up angle；
E- (溝)槽尖間距Bi-groove point distance；
注：銅接觸線（CT型）不做識別溝槽
3、產品型號、名稱
|
型號Type
|
名稱Name
|
生產范圍Size
|
|
CT
|
銅接觸線
|
85~150
|
|
CTA
|
銅銀合金接觸線
|
85~150
|
|
CTAH
|
高強度銅銀合金接觸線
|
85~150
|
|
CTM
|
銅鎂合金接觸線
|
110~150
|
|
CTMH
|
高強度銅鎂合金接觸線
|
110~150
|
|
CTS
|
銅錫合金接觸線
|
110~150
|
|
|
4、規格、尺寸、角度及參考單位質量
|
|
標稱截面
mm2
|
計算截面積
mm2
|
尺寸及公差 mm
|
角度及偏差
|
參考單位質量kg/km
|
|
A
±1％
|
B
±2％
|
C
±2％
|
D
+4％
-2％
|
E
|
K
|
R
|
|
G
|
H
|
|
±1°
|
|
85
|
86
|
10.80
|
10.76
|
9.40
|
7.24
|
6.80
|
4.60
|
0.40
|
27°
|
51°
|
769
|
|
110
|
111
|
12.34
|
12.34
|
9.73
|
7.24
|
6.80
|
4.47
|
0.40
|
27°
|
51°
|
992
|
|
120
|
121
|
12.90
|
12.90
|
9.76
|
7.24
|
6.80
|
4.35
|
0.40
|
27°
|
51°
|
1082
|
|
150
|
151
|
14.40
|
14.40
|
9.71
|
7.24
|
6.80
|
4.00
|
0.40
|
27°
|
51°
|
1350
|
|
注：參考單位質量按密度8.94g/mm3計算
|
|
|
5、機械性能
|
|
型 號
|
抗拉強度(MPa),
不小于
|
拉斷力（kN）,不小于
|
伸長率（未軟化）,不小于
%
|
電阻率（20℃）,
不大于
Ω.mm2/m
|
|
未軟化
|
軟化后
|
CT85
CT110
CT120
CT150
|
375
360
360
360
|
32.25
39.96
43.56
54.36
|
-
-
-
-
|
3.0
3.0
3.0
3.0
|
0.01777
|
CAT85
CAT110
CAT120
CAT150
|
365
350
350
350
|
31.39
38.85
42.35
52.85
|
28.25
34.96
38.12
47.56
|
3.0
3.0
3.0
3.0
|
0.01777
|
CATH85
CATH110
CATH120
CATH150
|
375
360
360
360
|
32.25
39.96
43.56
54.36
|
29.02
35.96
39.20
48.92
|
3.0
3.0
3.0
3.0
|
0.01777
|
CTM110
CTM120
CTM150
|
440
430
420
|
48.84
52.03
63.42
|
43.96
46.83
57.08
|
3.0
3.0
3.0
|
0.02240
|
CTMH110
CTMH120
CTMH150
|
500
490
470
|
55.50
59.29
70.97
|
49.95
53.36
63.87
|
3.0
3.0
3.0
|
0.02778
|
CTS110
CTS120
CTS150
|
430
420
420
|
47.73
50.82
63.42
|
42.96
45.74
57.08
|
3.0
3.0
3.0
|
0.02395
|
注：扭轉試驗：扭轉至斷開不小于5圈；
反復彎曲試驗：彎曲半徑為30mm，反復彎曲至斷裂不小于6次
卷繞試驗：卷繞不小于3圈，無裂紋、起皮、開裂。
|
|
|
